電爐變壓器的工作原理

　　用于機械零件加熱、熱處理、粉末冶金燒結、有色金屬熔煉等的電阻爐和鹽浴爐。由于其發熱體的電阻太小，或者在升溫過程中發熱體電阻的變化太大，所以需要在爐子和電力網之間配備一臺電阻爐變壓器，以降低和調節電爐的輸入電壓。

　　小容量、低電壓的電阻爐變壓器與鹽浴爐變壓器多為干式變壓器，帶箱殼，自然冷卻；中等容量（數百至數千伏安）的電阻爐變壓器多為油浸自冷式變壓器；大容量的則為強迫油循環水冷式變壓器。

　　電爐變壓器的工作原理

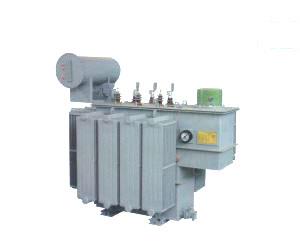

　　電爐變壓器是煉鋼電弧爐的電源變壓器，電爐變壓器容量根據電弧爐大小及冶煉工藝配置。它通過調壓方式滿足冶煉工藝的要求。調壓方式分為有載調壓和無勵磁調壓兩種。有載調壓的大型電爐變壓器不帶串聯電抗器，無勵磁調壓的中小型電爐變壓器其結構形式可分為帶串聯電抗器的和不帶電抗器的兩種，這兩種結構能在兩次電壓下改變阻抗。前者靠串聯電抗器的投入和切除來改變阻抗。而后者則靠改變電爐變壓器自身高壓繞組的聯結方式來改變繞組阻抗。給用于鋼鐵冶煉的電弧爐供電的專用變壓器。容量大，結構復雜，技術要求較高。其副邊電壓低，一般從數十伏到數百伏，并要求能在較大范圍內調節；副邊電流往往達數千至數萬安。此外在鋼鐵冶煉中,熔化期需要功率大,要求變壓器能在2小時內有20%的過載能力。在煉鋼過程中，由于爐料的倒塌容易造成電極短路，所以電弧爐變壓器的原邊應串入限流電抗器，或使其具有較大的阻抗，以限制短路電流。
